Central Térmica Jose de San Martin

Central Térmica Jose de San Martin

Central Térmica Jose de San Martin

2008-01-01 | RAFA S.A. | Completados

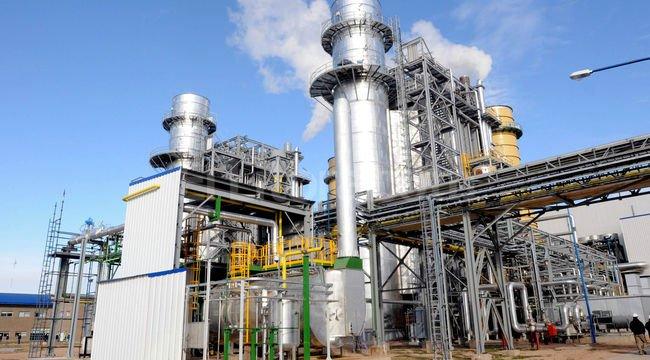

CENTRAL TERMOELÉCTRICA JOSÉ DE SAN MARTÍN - TIMBÚES

Cliente: CONSTRUCCIONES TERMICAS S.A.

El 25 de junio de 2008 se habilitó comercialmente la primera turbina a gas de 270 MW (megawatts) de potencia y el 21 de agosto de 2008 la segunda, de igual potencia. Ambas unidades dieron inicio así a la operación bajo la modalidad denominada "Ciclo Simple", con un rendimiento aproximado del 35%.

En febrero de 2010 se cumplió con el último hito de la construcción, cuando se habilitó comercialmente la tercera turbina (en este caso la unidad a vapor) y la Central quedó operando a pleno bajo la modalidad de "Ciclo Combinado", erogando una potencia neta del orden de los 825 MW y teniendo un rendimiento aproximado del 56%.







Cliente: OPEMASA ARGENTINA S.A. -  DURO FELGUERA

AÑO: Desde Febrero 2008 a Octubre 2009.

CONSTRUCCIÓN Y MONTAJE PIPING, CHIMENEAS. ESTRUCTURAS.

MONTAJE MECÁNICO Y ELÉCTRICO, CONEXIONADO, AISLACIÓN Y SOLDADURAS.

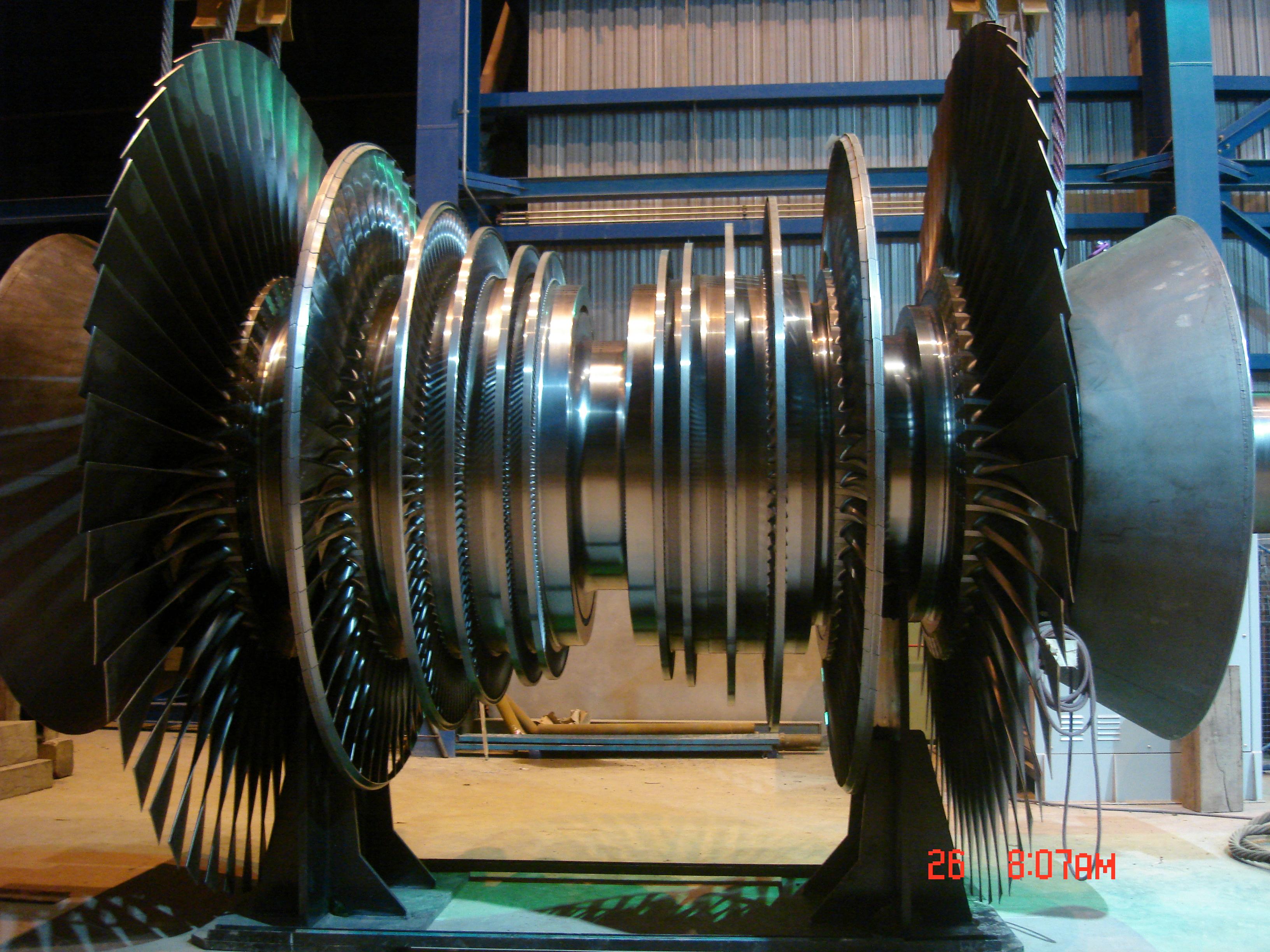

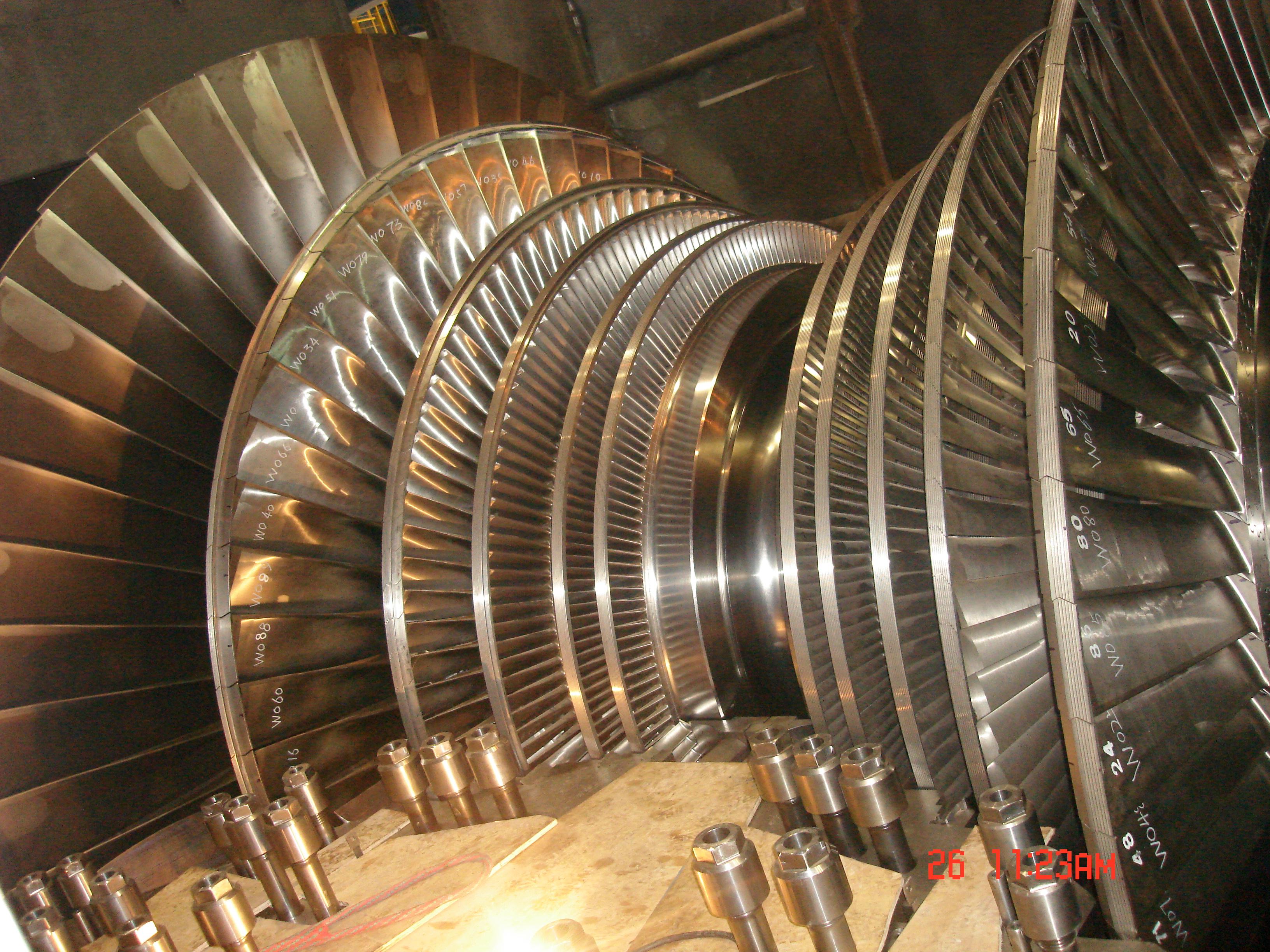

1 Turbina de vapor de dos cuerpos (de baja y alta presión).

1 Alternador.

Cerramientos acústicos del alternador.

Equipos-skid auxiliares de las turbinas de vapor y su alternador.

Tuberías de interconexión entre skids y turbina y alternador.

Isobuses, breakers y trafos (2 principales en un solo bloque, peso aproximado 235 tn. sin accesorios ni aceite + 2 auxiliares).

Montaje 2 chimeneas.

Montaje casa de aire y filtro.

Provisión de mano de obra común y especializada en los rubros:

Mecánicos

Coordinador de Campo y Supervisores

Cañistas

Soldadores Combinados Calificados

Soldadores de Estructuras Calificados

Soldadores de Aluminio Calificados

Conexionistas

Instrumentistas

Eléctricos

Aisladores

Montadores

Fecha de inicio: 05 de Febrero de 2008

Fecha finalización: Noviembre 2009

MONTAJE MECÁNICO E INSTALACIÓN ELÉCTRICA DE 2 GRUPOS TURBO

Turbinas de gas y sus auxiliares

Generadores de turbinas

Barras de fase aislada y transformadores

Chimenea by pass y dámper.

Fin fan cooler

Compresor y calentadores de gas

- Corte en frío de caño de 26? de diámetro y 40mm de espesor y de caño de 28" de diámetro y 23 mm de espesor.

- Soldadura en cajas de agua de los condensadores.

- Soldaduras en cross over.

- Soldaduras en bypass con válvula.

1. Control puesta en marcha - flushing. Zona de bombas gas oil y turbinas.

2. Construcción y montaje filtro 25 micrones.

3. Conexionado de cañerías de aire.







CLIENTE: COTERSA S.A.

AÑO: desde el 2008 a Septiembre 2010.

CONSTRUCCIONES TÉRMICAS S.A.


1. TRABAJOS EN CALDERAS HRSGs 11 Y 12.

Provisión de mano de obra común y especializada para realizar trabajos varios en CALDERAS HRSG 11 Y 12, en las especialidades:

SUPERVISORES

TÉCNICO HIGIENE Y SEGURIDAD

CAÑISTAS

MECÁNICOS.

MONTADORES

AISLADORES

SOLDADORES

MEDIOS OFICIALES

Provisión de maquinarias, grupos electrógenos, herramental común y especial, transporte interno para materiales, consumibles, etc.

ESTRUCTURA PRINCIPAL Y AUXILIAR TORQUE.

FABRICACIÓN Y MONTAJE DE DEFLECTORES.

FABRICACIÓN Y MONTAJE DE SOPORTES.

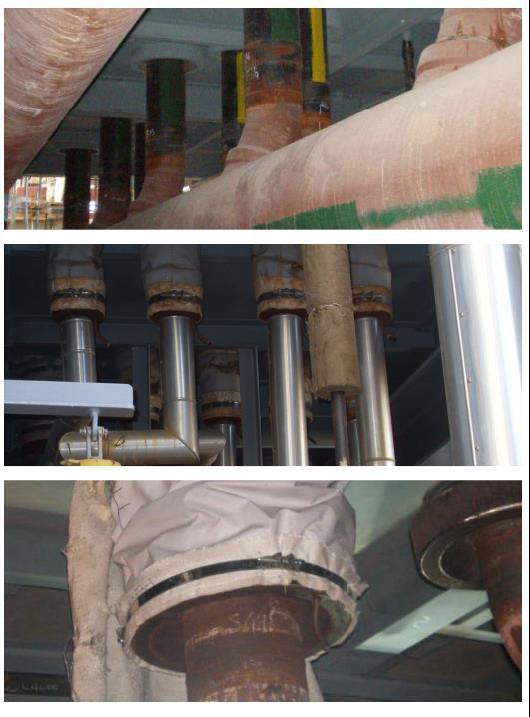

SELLOS PENETRACIÓN CALDERAS HRSGs 11 y 12

Provisión de mano de obra, máquinas y herramientas para realizar el aislamiento de las penetraciones HRSGs 11 y 12 en piso y techo.

Cantidad de sellos: HRSGs 11: Piso 132, Techo: 180, HRSGs 12: Piso 132,  Techo: 180.

Corte de parte inferior de Pasa Caño.

Colocación, armado y soldadura de casoleta.

Armado, montaje y soldadura de disco inoxidable.

Colocación y pintado de sellos.



MONTAJE DE PUENTES GRÚA

Montaje Mecánico - Eléctrico de 2 (dos) puentes grúa auxiliar del Edificio de Turbinas con capacidad de 25 Tn.

- Izaje de puente grúa armado y montaje sobre carrileras ya montadas y alineadas, con libre ingreso de grúa.

- Montaje eléctrico hasta tablero eléctrico existente.

- Mediciones control equipos y tareas de preparación

- Guirnalda de alimentación, conexionado de puente y mandos, línea de alimentación y conexionado a tablero existente.

- Personal mecánico / eléctrico para puesta en marcha.

Montaje Mecánico - Eléctrico de 1 (un) puente grúa con capacidad de 5 Tn.

- Izaje de puente grúa armado y montaje sobre carrileras ya montadas y alineadas, con libre ingreso de grúa.

- Montaje eléctrico hasta tablero eléctrico existente.

- Mediciones control equipos y tareas de preparación

- Guirnalda de alimentación, conexionado de puente y mandos, línea de alimentación y conexionado a tablero existente.

- Personal mecánico / eléctrico para puesta en marcha.

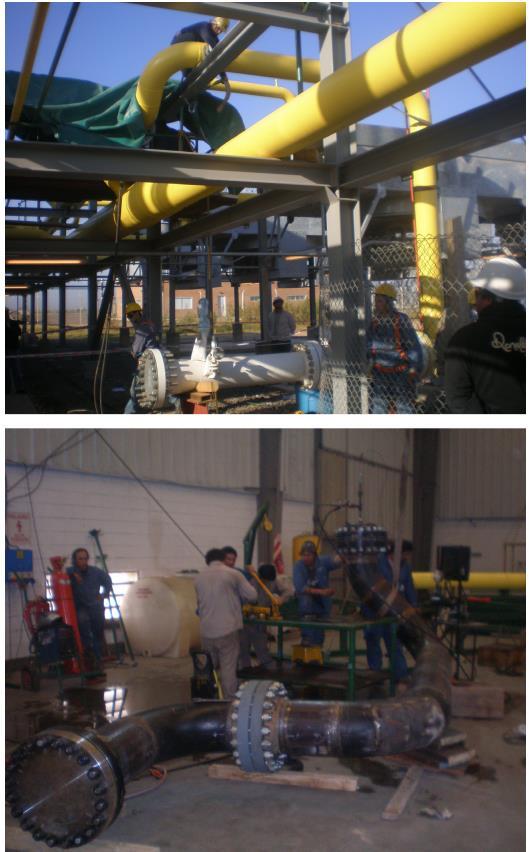

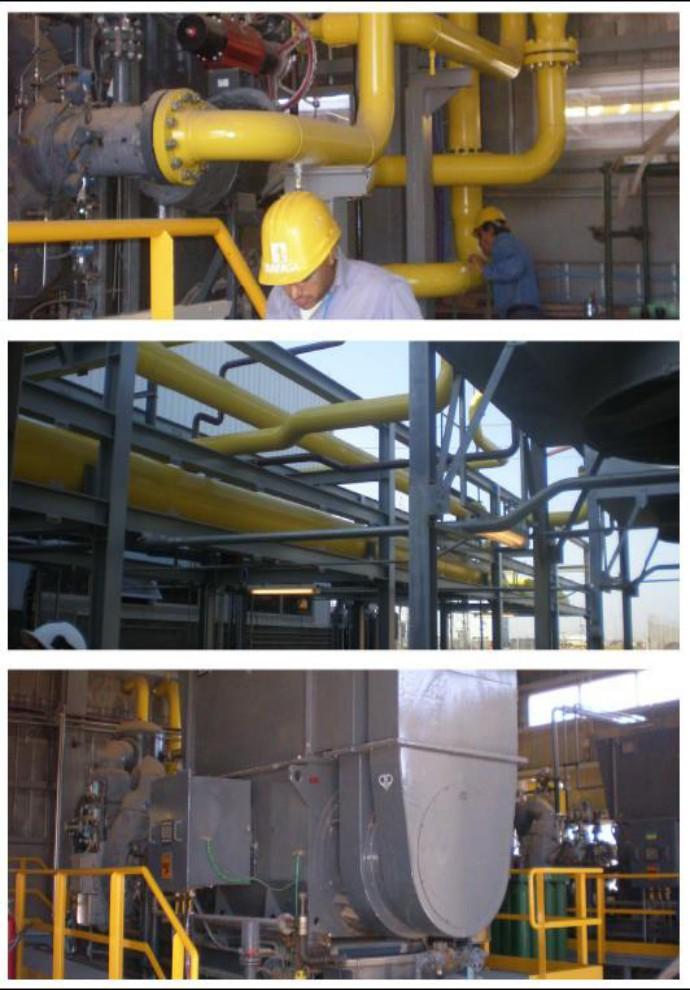

PREFABRICACIÓN E INSTALACIÓN DE RECEPTOR DE 14" SOBRE PARRAL PARA LÍNEAS DE GAS SALA DE COMPRESORES.

Construcción de un receptor de 14" NPS x 11 ML y sus derivaciones en cañerías 2" SCH 80, hasta conectar en los compresores Nº 1, 2 y 3.

Las soldaduras calidad radiográficas al 100%, y la prueba hidráulica correspondiente.

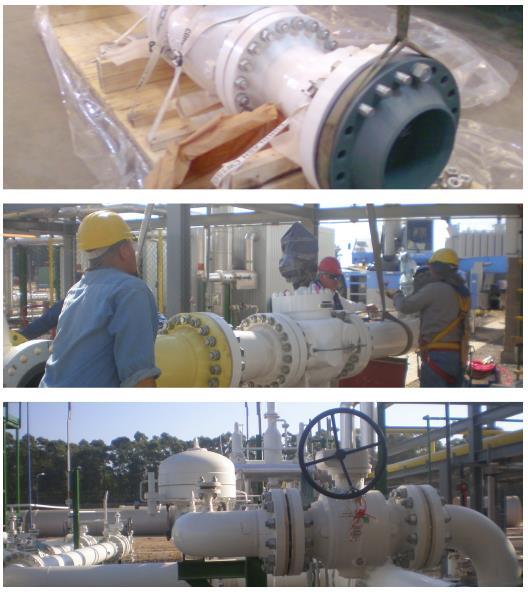

MONTAJE VÁLVULA DE GAS ROTRING

Provisión de mano de obra, consumibles, máquinas, grúas, herramientas para prefabricados, inertizado, arenado, pintura y montaje válvula gas diam. 14" y cañerías gas.

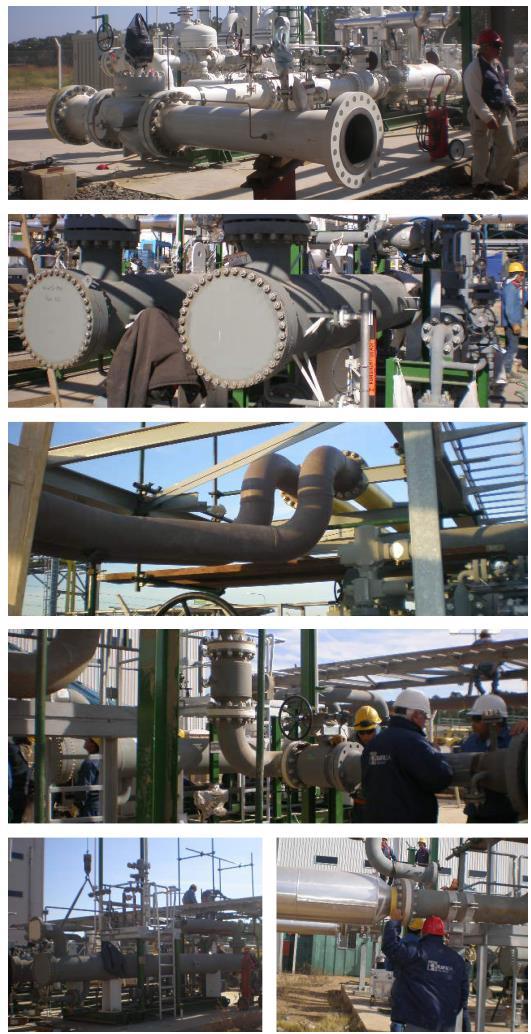

MONTAJE PRECALENTADORES DE GAS

Montaje, alineación y nivelación de dos precalentadores de gas 32 tn.

Montaje, alineación y nivelación de dos skid de bombas de gas 2.9 Tn.

Montaje de soportes y plataformas.

Prefabricación de tuberías.

Montaje de tuberías.

Soldaduras al 100% RX.

Prueba hidráulica de los spool con registrador.

Intertizado (nitrógeno) para prueba de presión de fugas en bridas a 6 bar.

Torqueado de las bridas con hytorc.

Normalizado de equipos siemens.

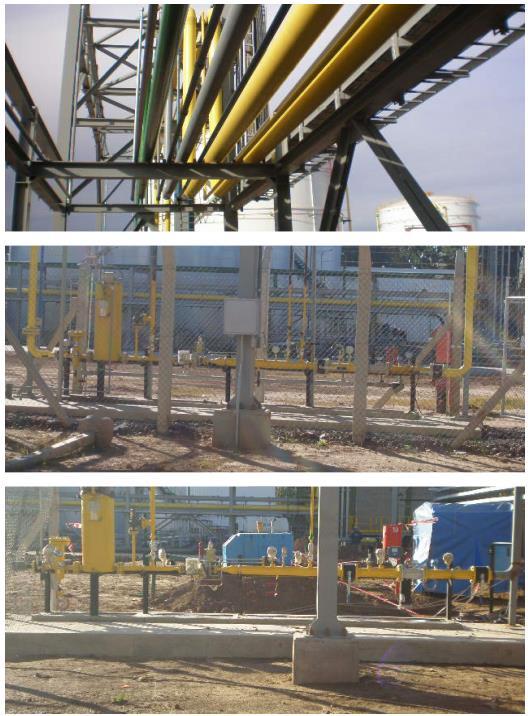

MONTAJE SKID DE REGULADOR DE GAS PARA CALDERA AUXILIAR

- Desmontar 2 skid de medición y Montar 2 skid de medición nuevos.

- Inertizar las 2 líneas con Nitrógeno y ejecutar 2 cortes en frío de las 2 líneas de diámetro 10". Torqueado.

- Instalar vejigas (tapón) una en cada línea de Ø 10" para soldar brida Ø 10" 300 Lbs.

- Relevar en sitio. Prefabricar 100% los 2 spooles para el nuevo equipo, con RX 100%, arenado interno y externo y pintura. Prueba hidrostática con registrador por 6 hs.

- Prefabricado de soportes con arenado y pintura

- Montaje de los 2 Spools y torqueado

- Demoler los 2 fustes de hormigón y hacer 2 fustes nuevos.

- Prueba de estanqueidad de todo el sistema con batería de nitrógeno a 45 kg/cm2.

- Desmontar los spools medidores de flujo sobre los skids e instalar medidores de flujos finales.

- Torqueo.

- Normalizado.

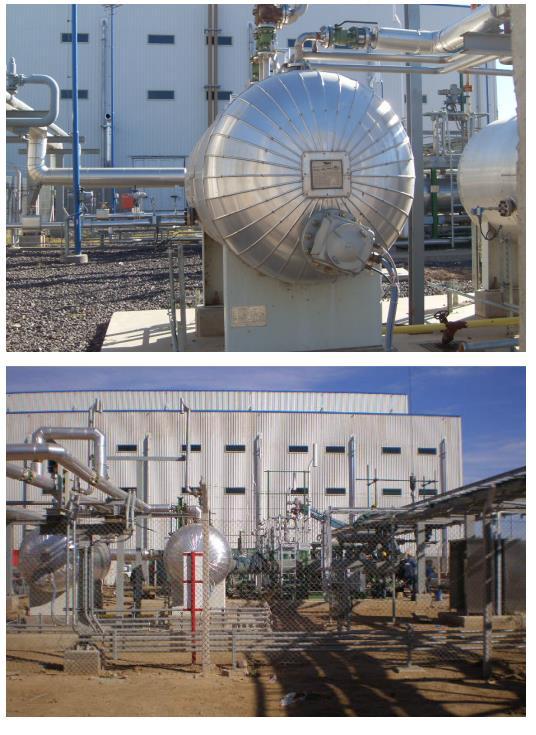

TK. PROPANO.

- Prefabricado y montaje de cañerías y soportes.

- Montaje de válvula de cierre de sobre presión para la turbina de gas.

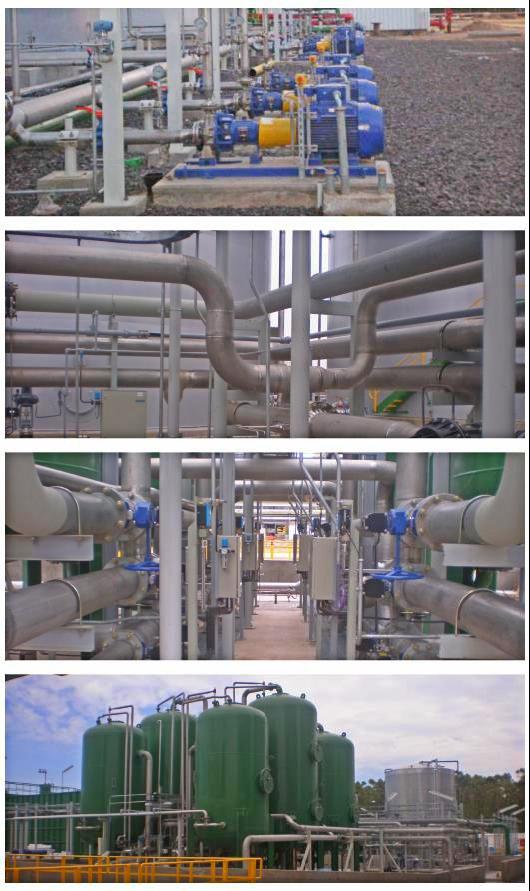

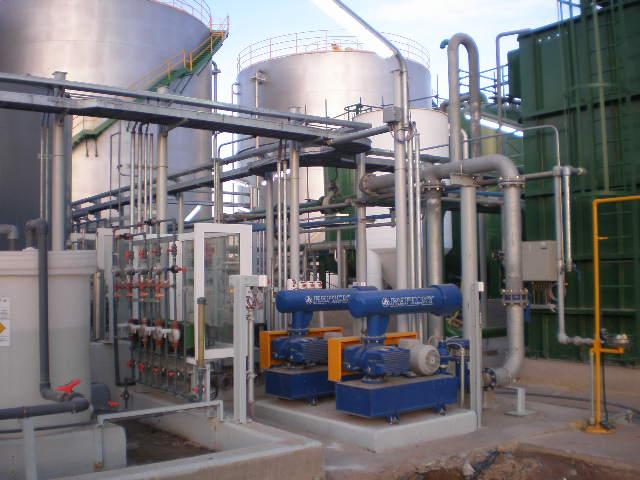

PLANTA AGUA DESMINERALIZADORA

- Montaje de equipos.

- Prefabricación y montaje de cañerías inoxidable.

- Prefabricación y montaje soportes.

- Normalizado.

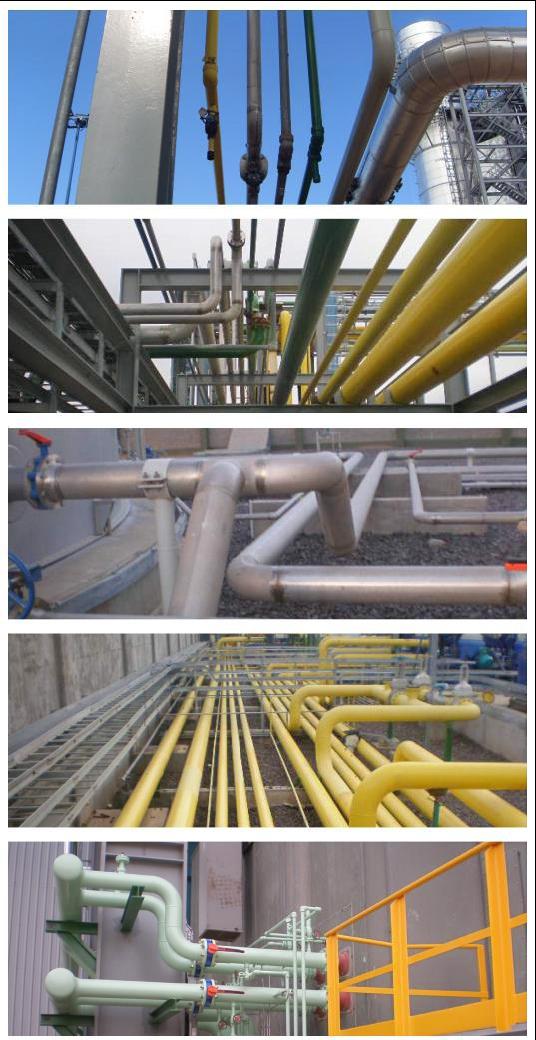

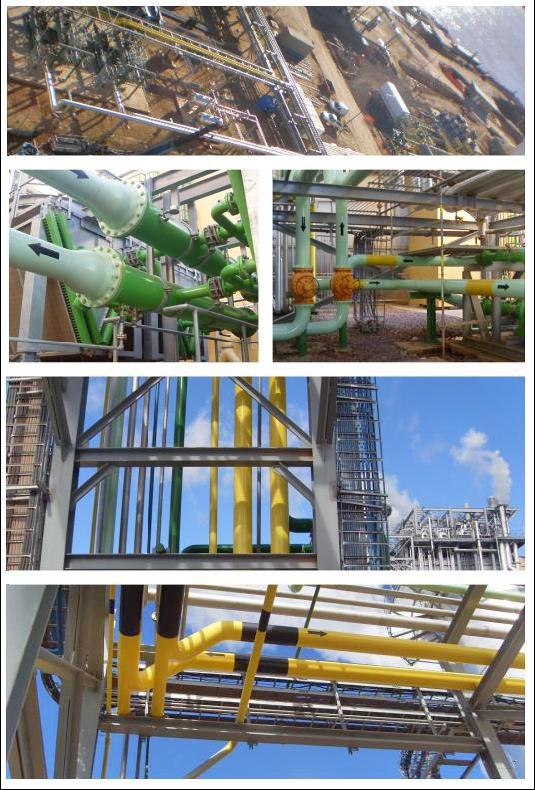

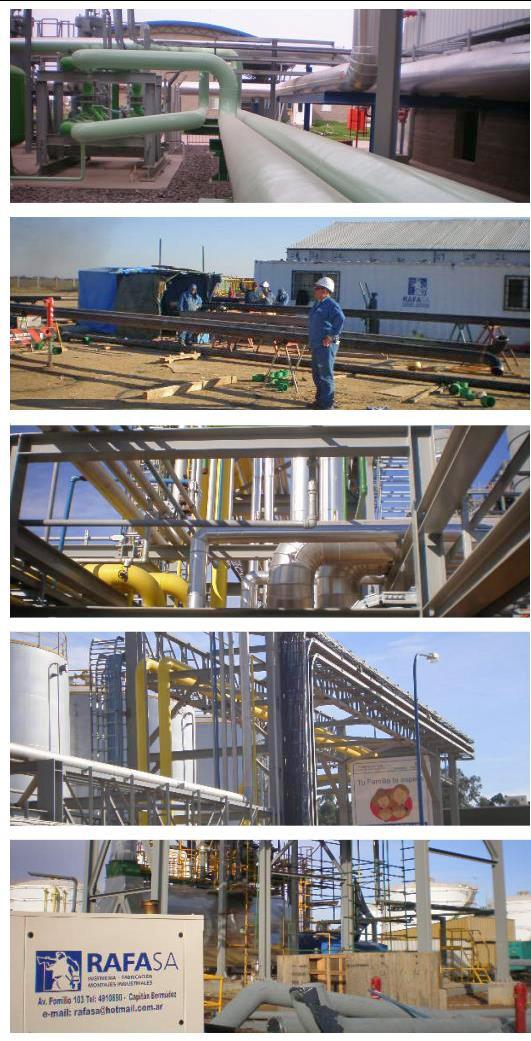

CAÑERÍAS CICLO ABIERTO

- Construcción y montaje de cañerías (RX, PH, etc.) Y soportes de los siguientes sistemas: aprox. 10.000".

- Sistema agua desmineralizada

- Sistema agua bruta

- Sistema agua caliente

- Sistema aire instrumento

- Sistema aire servicio

- Sistema gas natural

- Sistema gas oil.

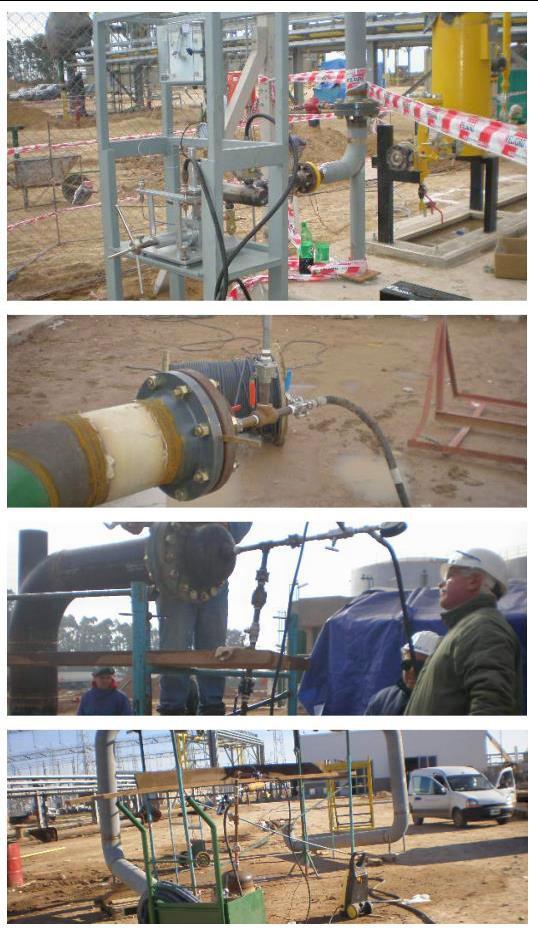

PRUEBAS HIDRÁULICAS

Realización de 160 pruebas hidráulicas con personal especializado y calificado con equipos calibrados y certificados:

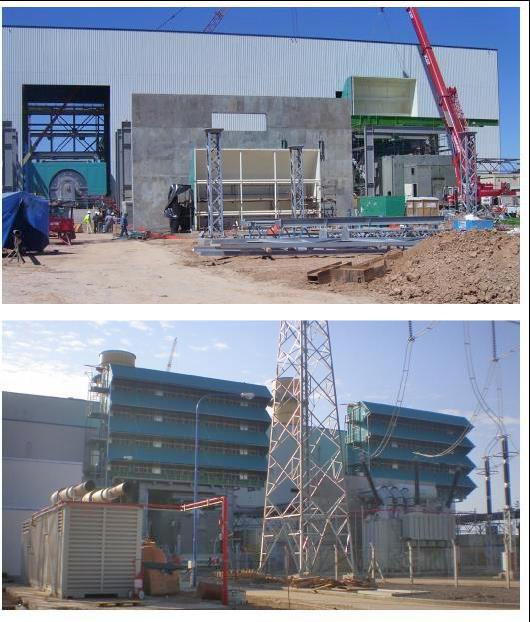

CIERRE DE EDIFICIO DE TURBINAS EN CASA DE AIRE Y FILTRO

Provisión de mano de obra, consumibles, máquinas, herramientas y materiales para cierre edificio TG en casa de aire y difusor.
